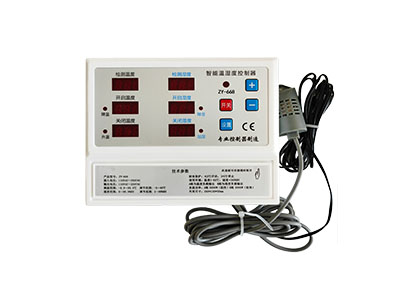

ZY-668智能溫濕度控制器

（種植大棚大功率溫濕度控制器養殖場溫濕度控制器）



產品介紹

ZY-668智能溫濕度控制器采用NTC-10K3435熱敏電阻測溫，SHM-R電阻型濕度模塊測濕度控制兩路繼電器常開點輸出控溫控濕，本款產品具有升溫和降溫兩種控溫模式，加濕和除濕兩種控濕模式，運行時可選一種控溫模式一種控濕模式，控制輸出穩定精準，溫度誤差校準，設置參數***記憶，停電來電后繼續執行斷電前的工作狀態，操作非常簡單，窗口顯示內容更多更直觀，應用廣泛，常開點有源輸出可直接負載輸出，并選配遙控器。壁掛式設計，安裝使用更方便!

產品參數

產品型號: ZY-668 溫濕度控制器

電源輸入: 220V (支持訂做12V 24V直流電壓)

控溫范圍: -5~98℃ 測溫范圍:-9.9~99.9℃

控濕范圍: 1~98%RH 測濕范圍:0~99.9%RH

負載功率: 合計功率5kw(阻性負載)  1.7kw(感性負載)

探頭型號：溫度探頭:熱敏電阻 3435   濕度探頭:電阻型濕度模塊SHM-R

外形尺寸: 160×130×50mm

控制對象: 一路溫度(加熱或制冷通風電器)   一路濕度(除濕或加濕電器)

遙控功能: 遙控距離在15米左右，(紅外遙控，選配)

探頭線長: 標配2米，可用電話線網線銅線延長，***支持延長 10 米不影響精準度

故障報警: 遇溫度檢測電路短路，斷路等蜂鳴器報警，屏幕顯示:溫度 E1濕度 E2

溫度工作模式: 升溫模式:開啟溫度值<關閉溫度值

降溫模式:開啟溫度值>關閉溫度值

濕度工作模式 :加混模式:開啟濕度值<關閉濕度值

除混模式:開啟混度值>關閉濕度值

參數***記憶: 設置過的參數***記憶

溫度校準功能: 遇檢測溫度不準時，可手動校準(范圍1-9)

恢復出廠設置: 遇參數設置混亂，可恢復出廠設置(待機時，長按開關鍵5秒)

功能介紹

升降溫模式

升溫模式:俗稱加熱模式指的是低溫開啟，高溫關閉。

例如:開啟溫度設置25℃，關閉溫度設置 30℃

當溫控器的檢測溫度(實際溫度)低于您設置的開啟溫度（25℃)，溫控器就會開啟輸出，給您的加熱設備供電，開始加熱。當溫度加熱到您設置的關閉溫度(30℃)時，溫控器就會關閉輸出，停止給您的加熱設備供電，停止加熱， 讓您的溫度保持在定范圍!(25℃-30℃之間)

升溫模式下，實際溫度要低于開啟溫度才會開啟加熱設備，高于關閉溫度才會停止加熱。

常用的加熱設備:加熱棒，電暖器，發熱管，燈泡，電熱毯等。

溫度顯示不正確的時候可自己進行校準

校準范圍:上增 1-9℃，下減 1-9℃



降溫模式:俗稱制冷模式，指的是高溫開啟，低溫關閉。

例如:開啟溫度設置 30℃，關閉溫度設置 25℃。

當溫控器的檢測溫度(實際溫度)高于您設置的開啟溫度(30℃)。溫控器就會開啟輸出，給您的降溫設備供電開始降溫，當溫度下降到您設置的關閉溫度(25℃)時，溫控器就會關閉輸出，停止給您的降溫設備供電，停止降溫，讓您的溫度保持在一定范圍!(30℃-25℃之間)

降溫模式下，實際溫度要高于開啟溫度才開啟降溫設備，低于關閉溫度才停止降溫。

常用的降溫設備:空調，冰箱，冷風機，水簾，噴水器等。

控制器的作用

溫度控制:就是設置一個開啟溫度，一個關閉溫度，溫度到了設置的開啟溫度就開啟設備工作，溫度到了關閉溫度就停止設備工作，從而達到節能恒溫的效果。

濕度控制:就是設置一個開啟濕度，一個關閉濕度，濕度到了設置的開啟濕度就開啟設備工作，濕度到了關閉濕度就停止設備工作，從而達到節能恒濕的效果。

***上限溫度設置

如養殖的溫度一般不超過 45℃，可設置***限溫45℃，限溫以后，在調節溫度的時候***只能調到 45℃，防止別人誤操作，把溫度設置很高，起到一個保護作用。

檢測溫度異常報警

當檢測溫度的測溫探頭或檢測濕度的測濕探頭進水、短路、斷路或者沒有接好等故障時，溫控器停止運行。檢測溫度顯示EI 并蜂鳴報警，檢測濕度顯示 E9 并蜂鳴報警。

參數***記憶功能。

當溫控器斷電以后，溫控器會自動儲存斷電之前的設置參數,在來電的時候，溫控器會按照以前設置的參數和運行模式來工作，不需要在重新設置參數。

恢復出廠設置

遇程序調節混亂可恢復出廠設置，在另外設置參數。

防凍保護功能

溫控器在待機的時候，檢測溫度小于或者等于3℃時，自動開啟輸出，開啟輸出后10分鐘遇溫度不升高，則每10分鐘開啟輸出1分鐘，反復循環，當檢測溫度大于或等于5℃時，停止輸出。

接線方式

常見的故障代碼和解決方法

故障：檢測溫度顯示E1

解決辦法：先檢查探頭線是不是哪里斷開了，或者裂開了，或者被老鼠咬斷了，如果有自己把探頭線接一下就可以正常使用了，如果探頭線是完整無缺的，那就檢查探頭接線柱是否松動，或者擰開螺絲，拿出探頭，把探頭的線頭剝的長一點，再接上去，或者換一個新的探頭上去。

故障：檢測濕度顯示E9

解決辦法：把濕度探頭拿出來曬曬或者用電吹風來回吹吹或者更換新的濕度探頭。

應用領域

1.寵物:魚缸、水族箱，爬蟲蛇龜箱。

2.養殖:孵化育雛，保溫箱控溫，通風散熱，溫度檢測(報警)

3.農業:菌種發酵，育種育苗，溫室大棚，食用菌，花卉培育。

4.家居:電暖，水暖，取暖器，電熱膜，電熱坑，電熱毯，電扇，空調，冰箱。

5.食品:釀酒，醪糟，面粉發酵，升豆芽，酸奶制作，果蔬保險。

6.工業:溫控機柜，實驗烘箱，倉庫檢測，循環泵，加熱棒，風機等。其實只要用于溫控器的地方都可以用



特別提示：濕度探頭不能對著氣霧檢測濕度！??！
